家庭裝修熱水系統怎么設計？20 年專家教你避坑全攻略

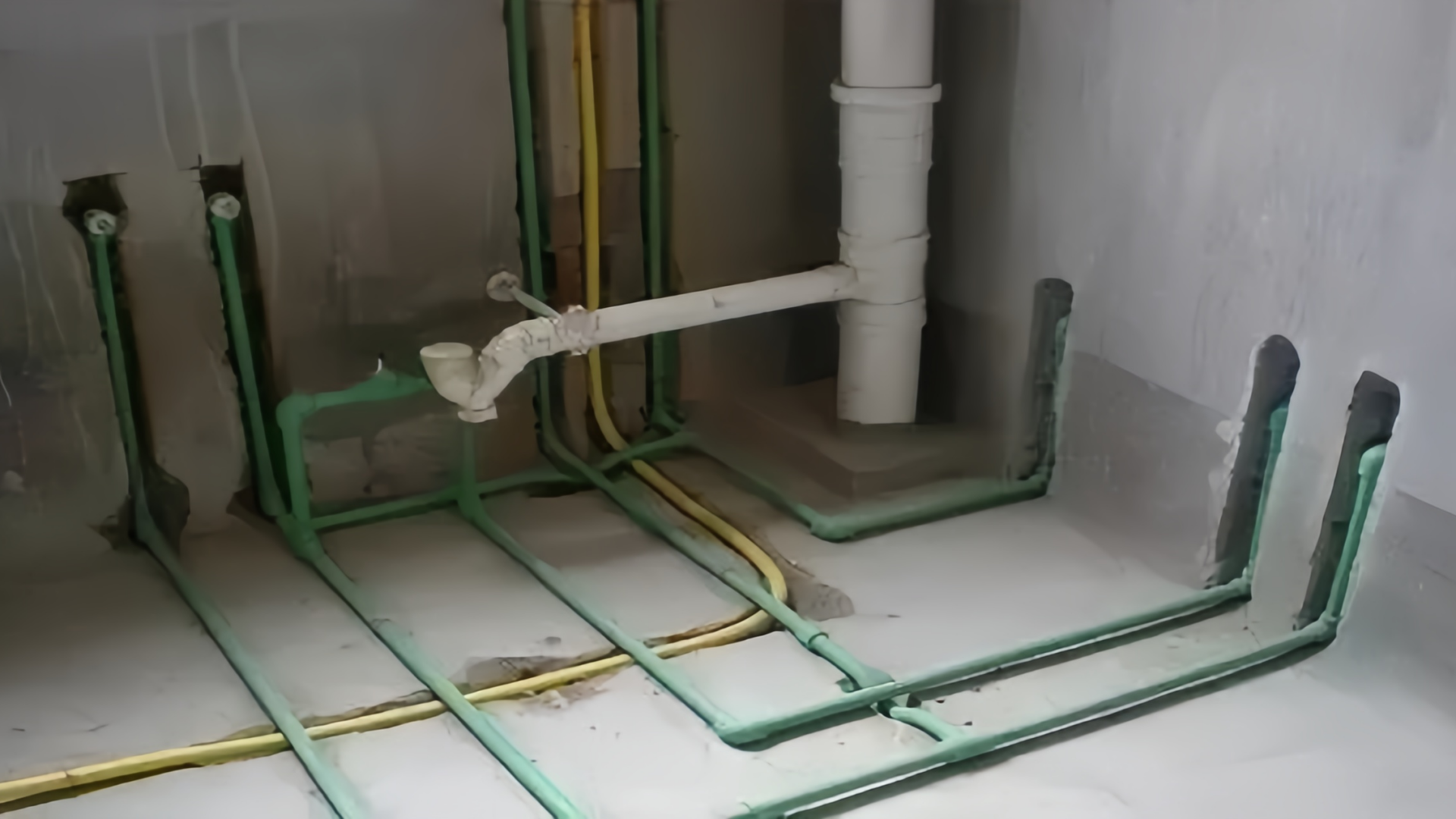

圖 1：冷熱水管道施工圖

大家好，今天咱們聊聊家庭裝修里超重要卻容易踩坑的 —— 熱水系統設計！很多朋友裝完才發現水溫不穩、忽冷忽熱，甚至沒熱水用，其實都是前期設計沒做好。結合 20 年水暖經驗，我把關鍵要點拆成 3 部分，新手也能一次搞懂！

第一部分：熱水器該怎么選？

先明確：熱水器分儲水式和即熱式兩類。儲水式像電熱水器、太陽能、空氣能，提前加熱存著水，缺點是水用完了就得等；即熱式比如燃氣熱水器、壁掛爐，冷水流過直接加熱，隨時有熱水，適合快速需求。

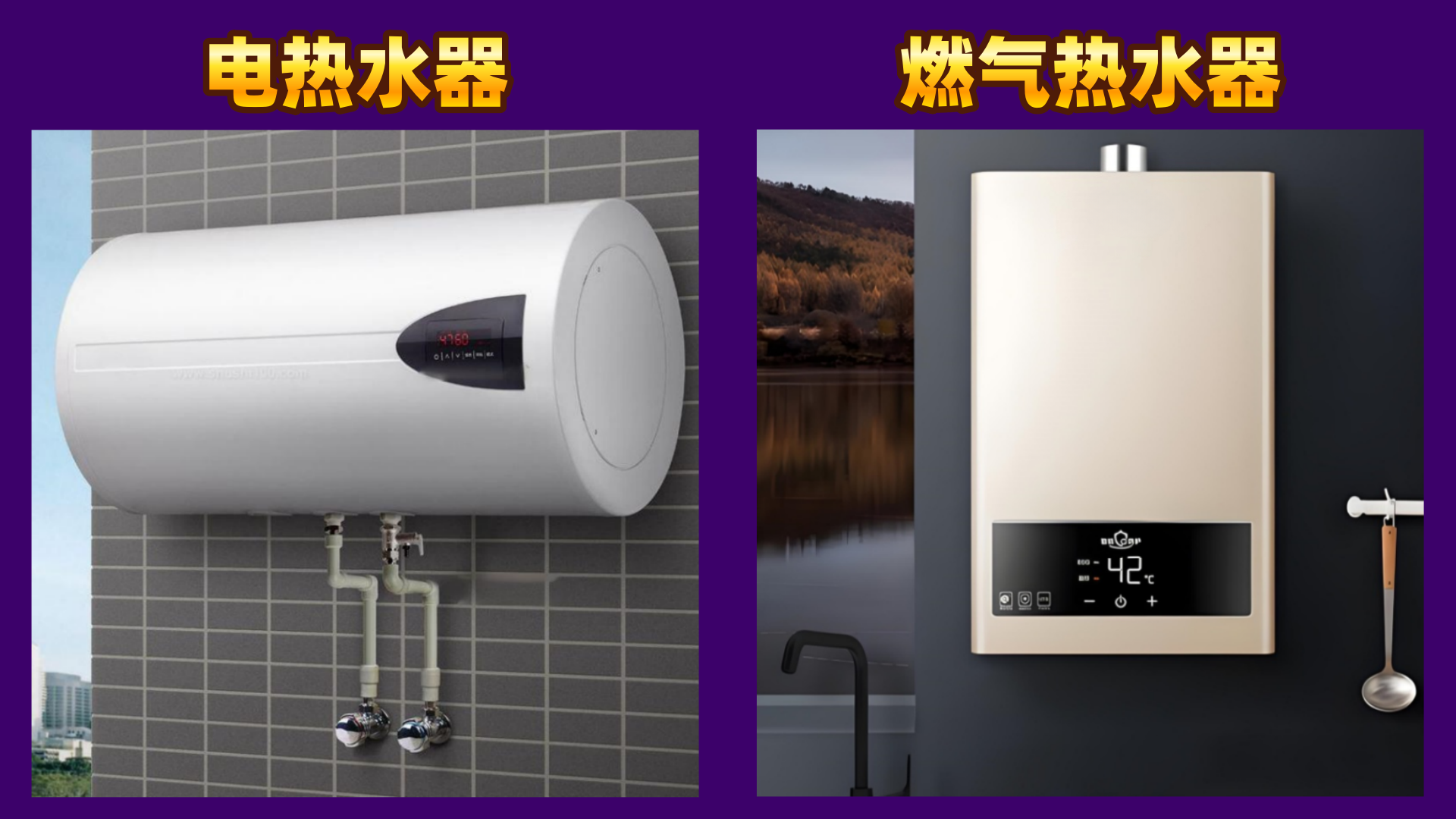

圖 2：電熱水器和燃氣熱水器圖

小戶型、人少的話，單臺就行，但儲水式別買太小，即熱式注意功率；要是大平層、別墅，強烈建議 “儲水 + 即熱” 組合！比如用節能的太陽能或空氣能當主力，配個燃氣熱水器當備用，供暖的話直接選壁掛爐，一機兩用。

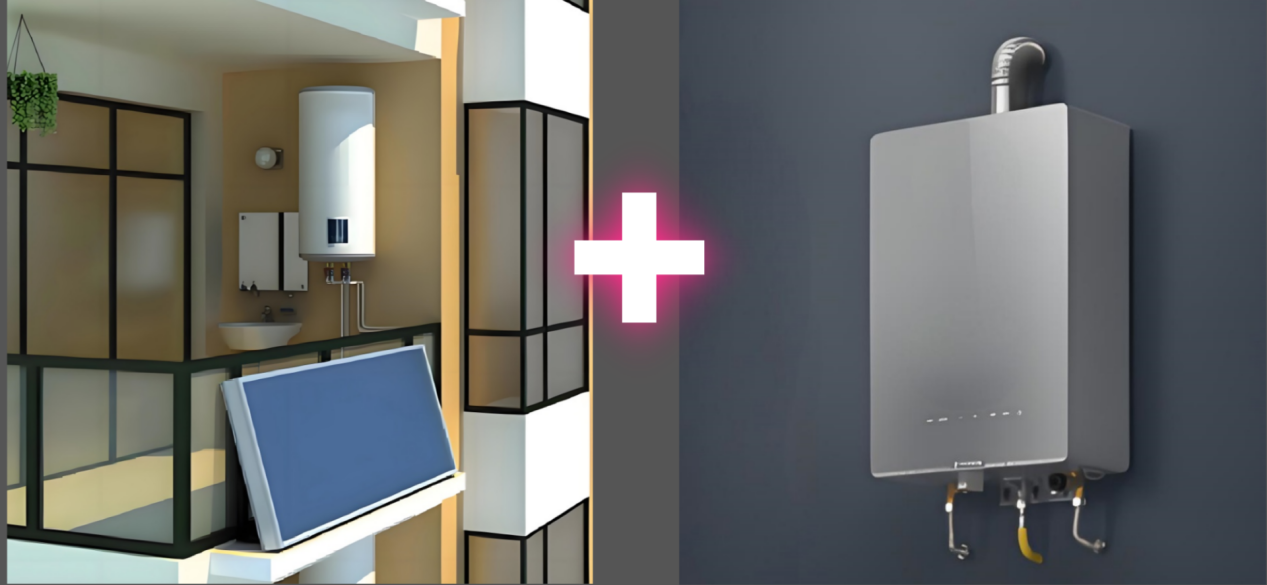

圖 3：陽臺壁掛太陽能+燃氣熱水器組合

重點來了！組合用一定要裝 “恒爾暖自控中心”，水溫夠時主力機直供，不夠就自動啟動備用機二次加熱，不用手動換閥門，智能又省心～

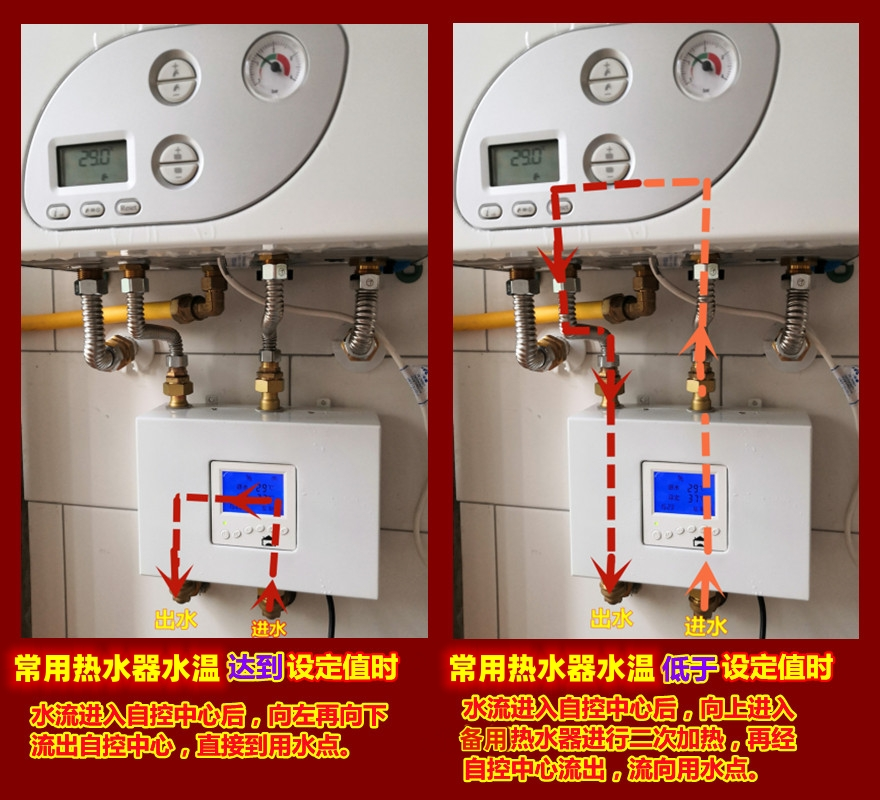

圖 4：恒爾暖自控中心工作原理圖

第二部分：系統設計有 4 套方案，按需選！

方案 1：單臺熱水器，不做零冷水

最簡單：自來水進熱水器，熱水管接各個水龍頭。適合對熱水速度沒要求的家庭。

方案 2：單臺熱水器，做零冷水

要布回水管！熱水管走完所有用水點后，再拉一根管回熱水器冷水口，裝個循環泵，打開龍頭就出熱水，不浪費冷水。

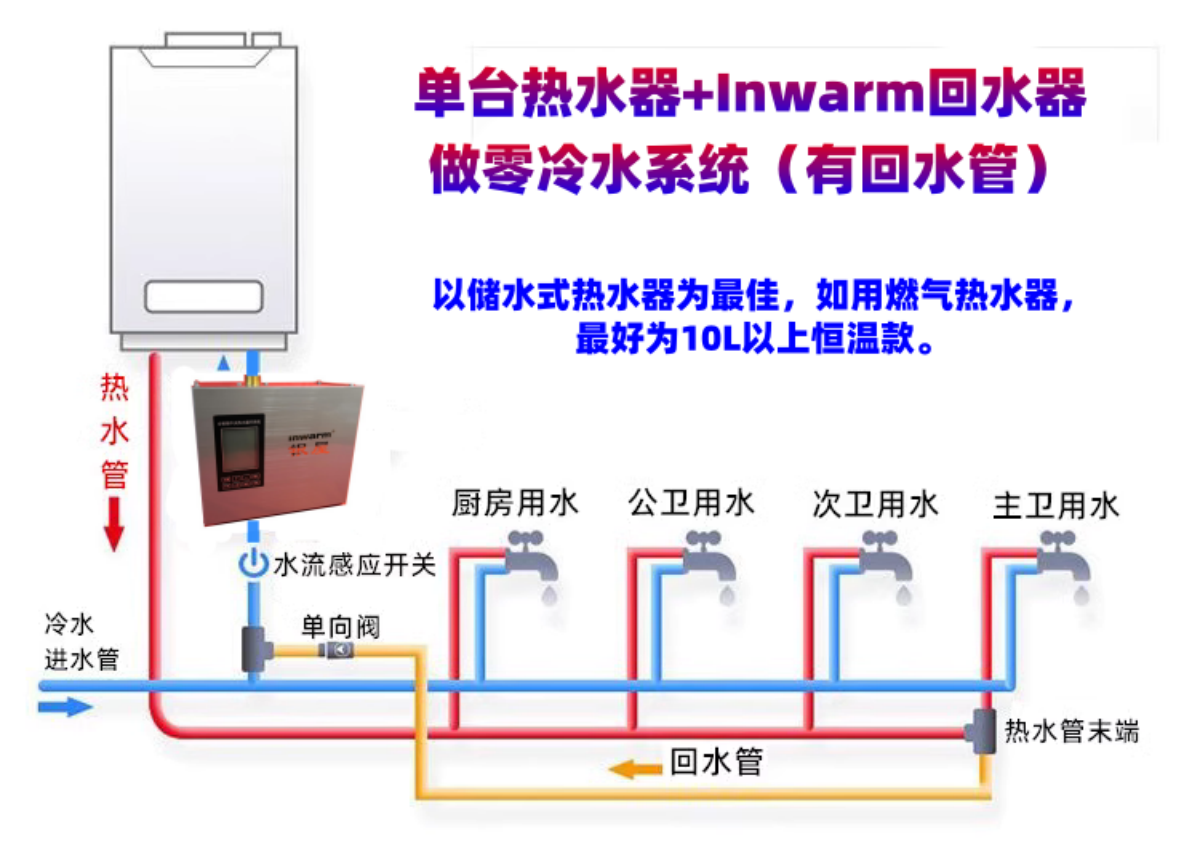

圖 5：單熱水器零冷水系統圖

方案 3：雙熱水器組合，不做零冷水

主力儲水機接自控中心右下口，燃氣熱水器冷熱水口分別接自控中心右上和左上口，左下口連全家熱水管，靠自控中心自動切換，人多也不怕斷熱水。

圖 6：非承壓太陽能+燃氣熱水器+恒爾暖系統圖（不做零冷水）

方案 4：雙熱水器組合，做零冷水

在方案 3 基礎上，回水管要接回主力儲水機，循環泵也裝這兒，千萬別接到備用機，不然費氣又傷設備！

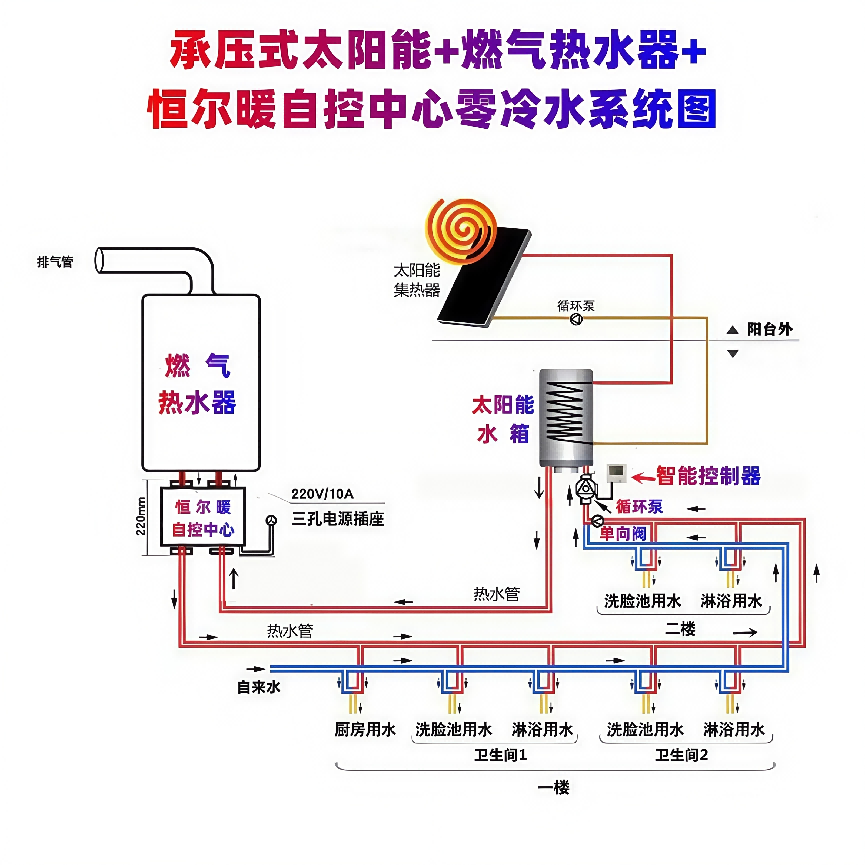

圖 7：承壓太陽能+燃氣熱水器+恒爾暖自控中心零冷水系統圖

補充：大循環和小循環的區別
很多人分不清這倆，記住：大循環的熱水主管直接到每個用水點的角閥，沒有支管，打開水龍頭瞬間出熱水；小循環是主管在地面走，到用水點時接一小段支管上墻連水龍頭。大循環適合吊頂布管的大戶型，小循環適合地面布管，根據自家情況選，別花冤枉錢！

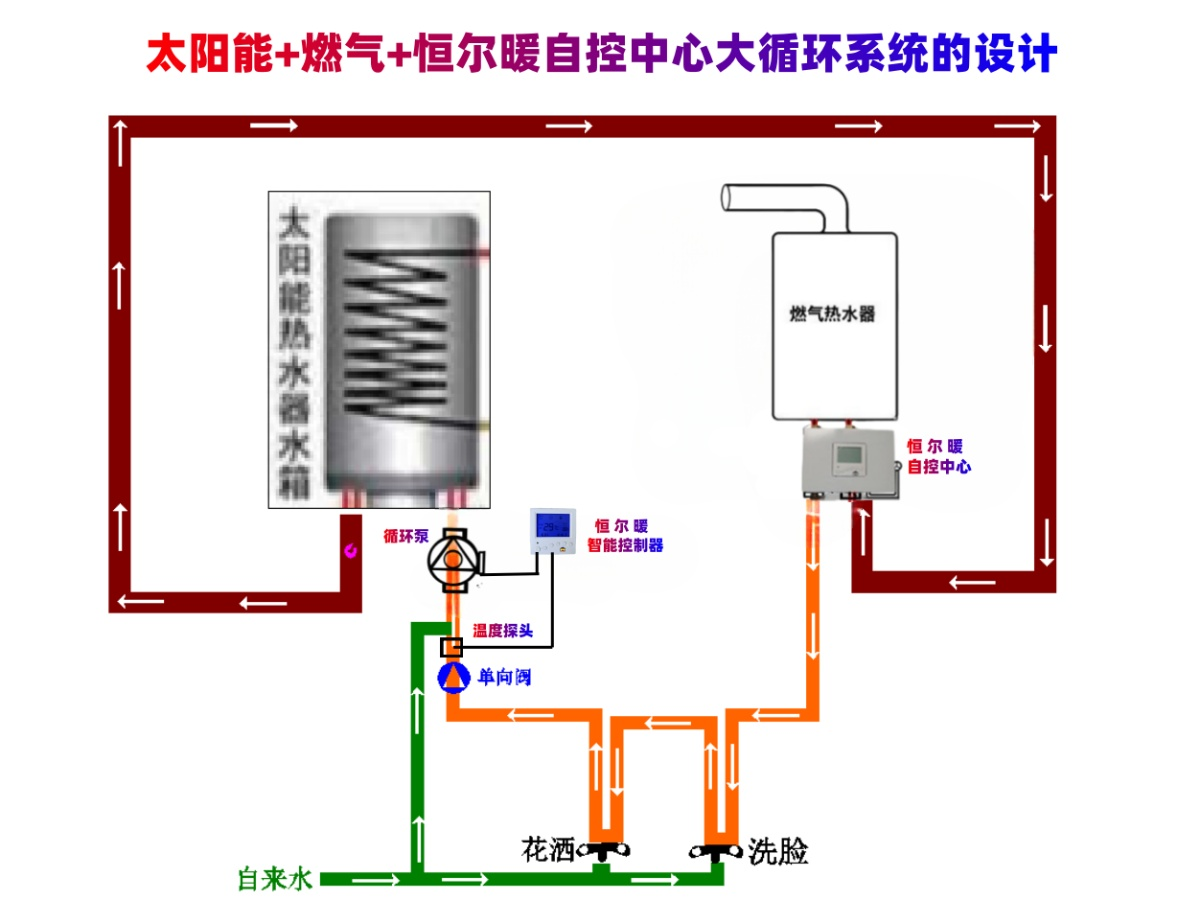

圖 8：雙熱水器組合零冷水大循環系統圖

第三部分：施工避坑指南，這 7 點必須記！

1. 管道別全用細的：熱水主管一定要選 Ø25 的 PP-R 管，別為了省錢全用 Ø20，不然多個水龍頭同時開，水就跟小水流似的！

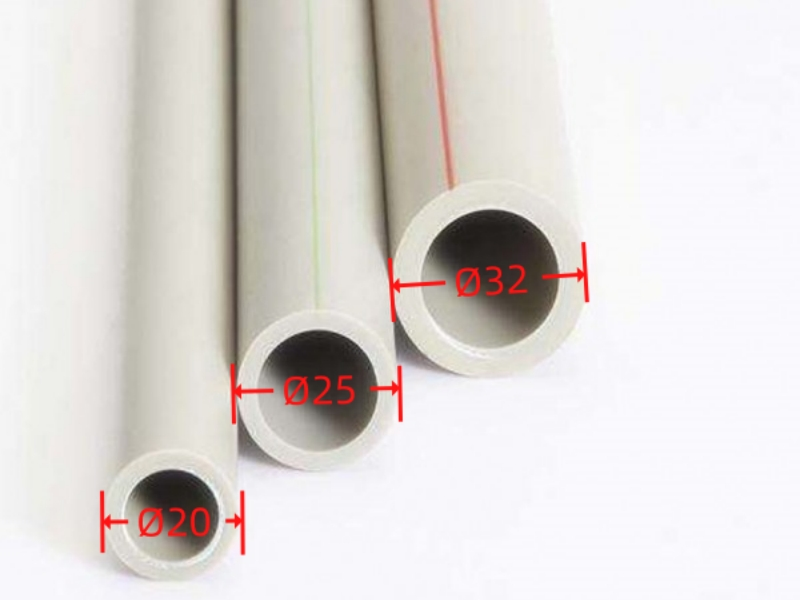

圖 9：PP-R管規格尺寸圖

2. 水口大小有講究：熱水器、自控中心這些主設備留 6 分口，水龍頭這些用水點留 4 分口，流量才夠。

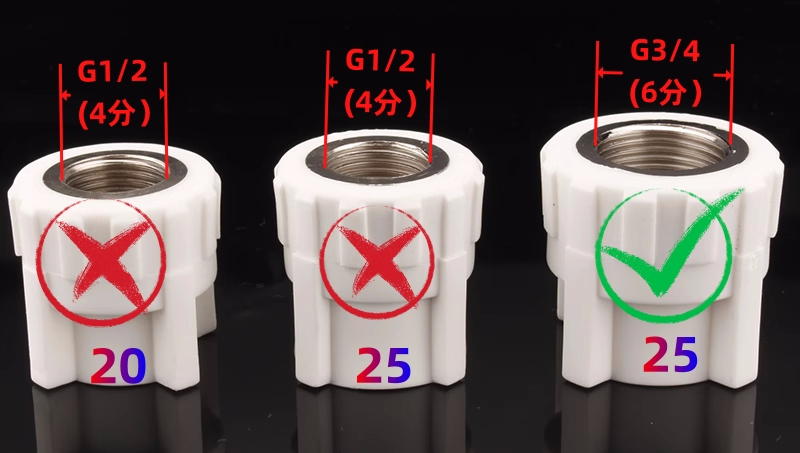

圖 10：PP-R管及水口規格對比圖

3. 角閥別亂買：主設備必須裝全通徑球芯角閥，陶瓷閥芯的內徑太小，會擋水！

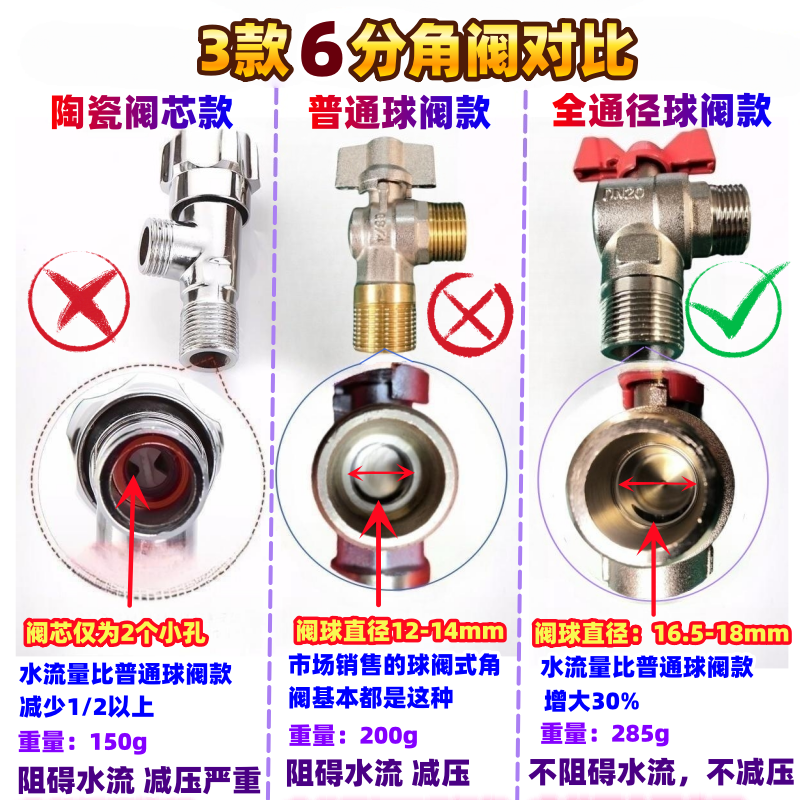

圖 11：3款6分角閥孔徑大小對比圖

4. 別忘了裝角閥：熱水器、循環泵進出水口都得裝，后期維修能快速關水，不然漏水能淹家！

5. 管道必須保溫：尤其是循環系統，包上保溫棉，不然熱水走一半就涼了，還費電。

6. 完工做兩個測試：先打壓到 6 公斤以上，保壓 24 小時看漏不漏水；再每個水龍頭放水，檢查有沒有焊堵，這步 90% 的師傅偷懶不做，后期修起來能哭！

7. 提前定設備：水電施工前就確定熱水器、自控中心型號，讓師傅按尺寸留位置，不然買了裝不上更麻煩！

做好這幾點，你家的熱水系統就能做到水溫穩、夠節能，還不怕斷水！覺得有用的話，點贊收藏，轉發給正要裝修的朋友～ 有問題評論區見！
