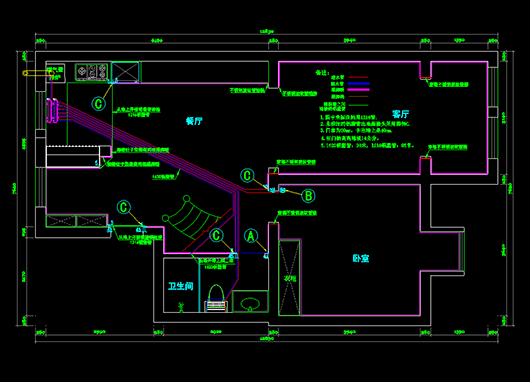

圖片主題：踢腳暖安裝系統設計圖

圖片說明：這戶是南京的一個多層老房頂樓重新裝修，安裝踢腳暖，采暖系統采用章魚式暗裝系統，臥室一個回路、客廳一個回路，餐廳2個回路，水平安裝的踢腳暖一個回路，在廚房邊柱子上豎著安裝4根踢腳暖補充散熱量，衛生間一個回路，樓上有個斜屋頂?shù)姆块g一個回路，分別設計的供暖終端是：臥室是單水道踢腳暖，客廳、餐廳均為雙水道踢腳暖，衛生間為背簍式衛生散熱器，樓上的房間安裝傳統的掛墻式暖氣片。

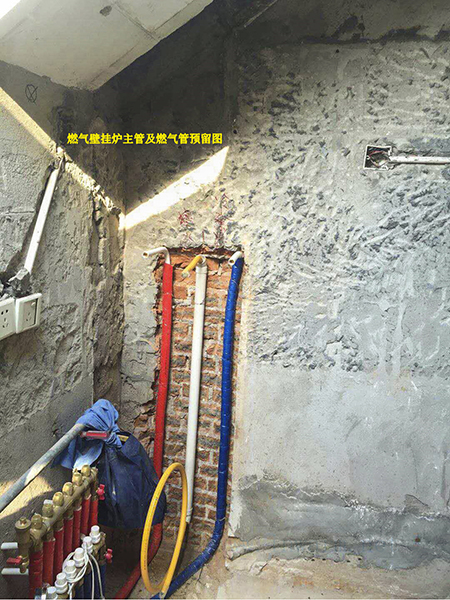

圖片主題：踢腳暖熱源——燃氣壁掛爐預留管道

圖片說明：采用燃氣壁掛爐作為踢腳暖的熱源，從燃氣壁掛爐到分水器位置預埋供暖主管，并做上保溫。

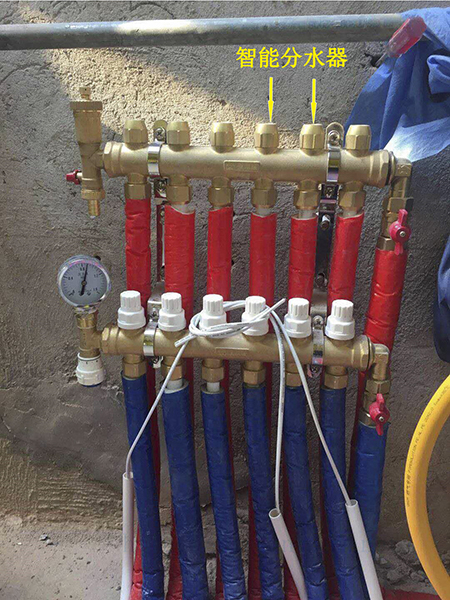

圖片主題：踢腳暖的控制中心——集分水器

圖片說明：采用鍛造一體智能分水器，分水器主管和支管一體鍛造成型，減少滲漏水風險，從分水器到每個供暖區域預埋溫控器連接線，以便后期安裝溫控器。

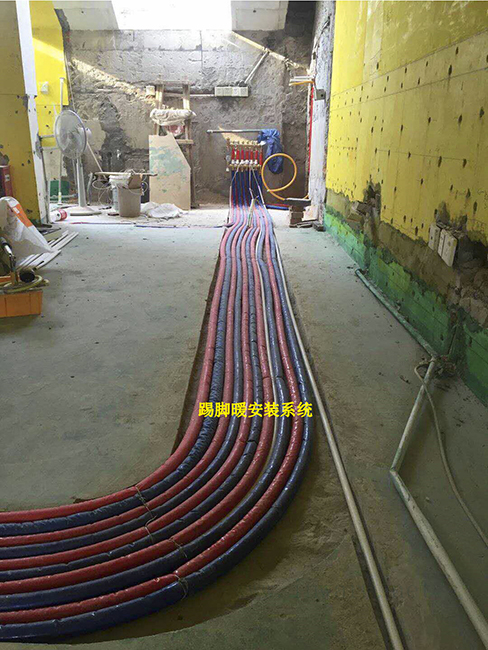

圖片主題：踢腳暖章魚式采暖系統

圖片說明：采暖系統采用分水器、雙交聯對接焊鋁塑復合管和PE保溫管進行施工，每個回路一進一回2根管道。

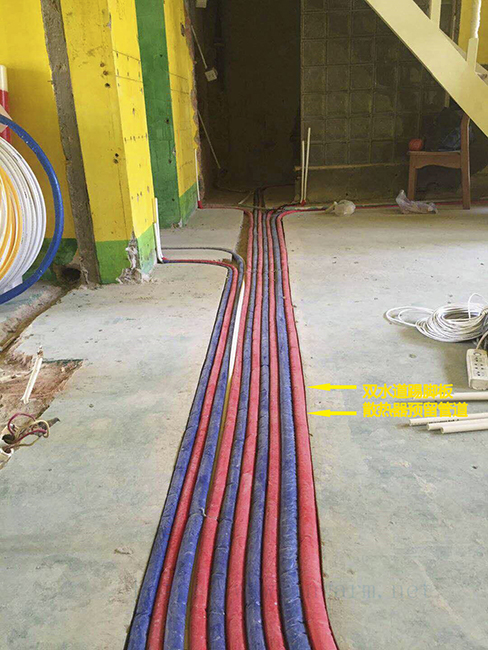

圖片主題：踢腳暖章魚式系統預埋管道

圖片說明：從分水器到每個房間的供暖系統支管口預留在踢腳暖安裝的端口，從地上彎上墻，預留在墻邊。

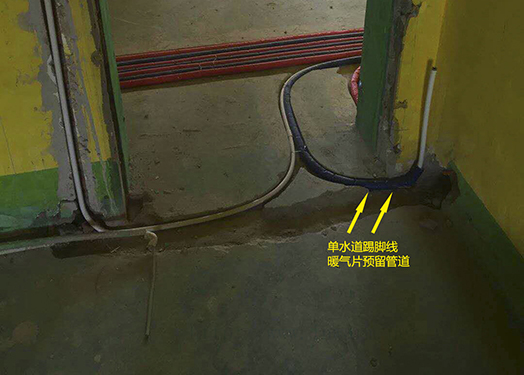

圖片主題：單水道踢腳暖預留管道

圖片說明：單水道踢腳暖系統管道預留在墻角處

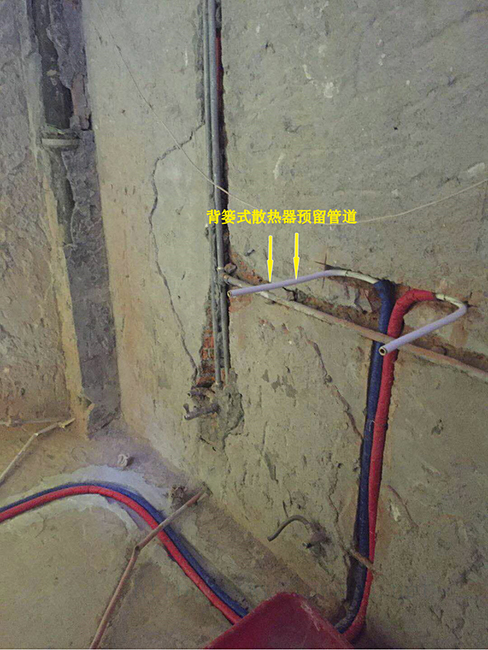

圖片主題：衛浴散熱器預留管道

圖片說明：踢腳暖采暖系統中衛生間混裝背簍式散熱器預埋系統管道。

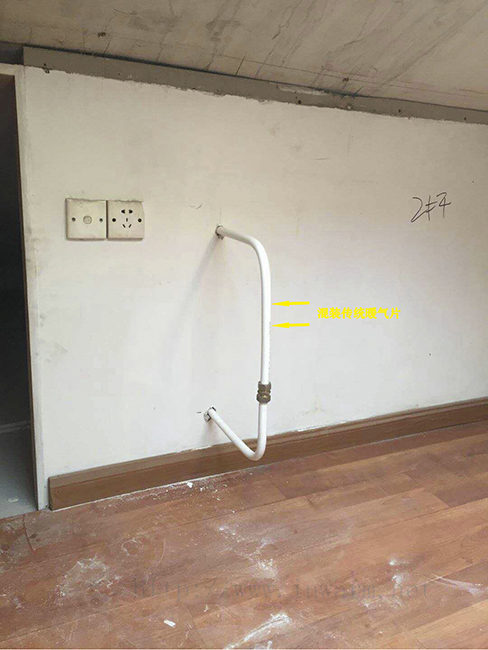

圖片主題：傳統暖氣片預留系統管道

圖片說明：該戶樓上房間因墻面少，混裝一組傳統暖氣片。

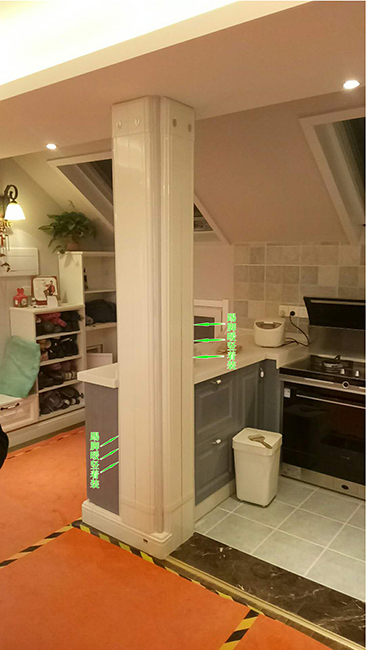

圖片主題：踢腳暖安裝在柱子上

圖片說明：因為廚房為敞開式，客餐廳和廚房能安裝的墻面少，因此在廚房邊柱子上豎著安裝4根雙水道踢腳暖，相當于9.6m，補充的散熱量為2227w，足可以滿足20平米左右的空間供暖需求。踢腳暖與裝修有機結合，絲毫看不出供暖設備。

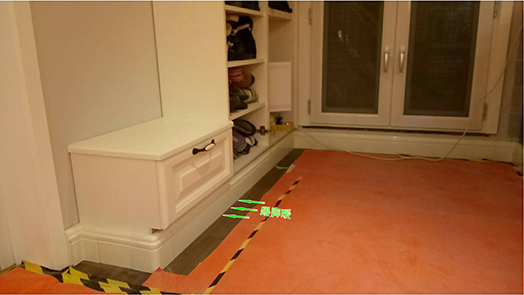

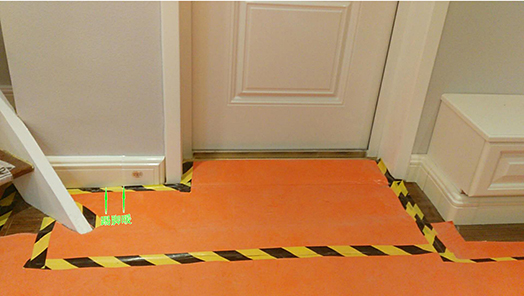

圖片主題：踢腳暖安裝照片

圖片說明：踢腳暖與門套和家具和諧搭配，將供暖與家庭裝潢融為一體。

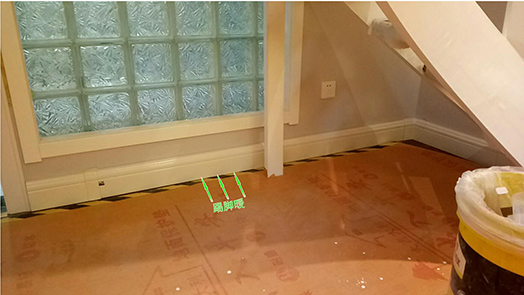

圖片主題：踢腳暖安裝照片（樓梯下）

圖片說明：踢腳暖，將供暖和踢腳線的裝飾功能融為一體，供暖時從人體腳部加熱，腳暖頭涼，符合人體生理要求，舒適度高，由于圍繞房間一圈安裝，散熱量配置高，升溫迅速，一般10-20分鐘室內就能達到理想溫度，而且不占據墻面、不影響家具擺放，不破壞裝修的整體布局，不熏墻，不抬高地面，可以安裝實木地板，易安裝易維修，比暖氣片節能20%以上，比地暖節能60%以上，已裝修房屋安裝時，供暖系統管道可以從踢腳暖后面布置，墻面上看不見管道，十分美觀。

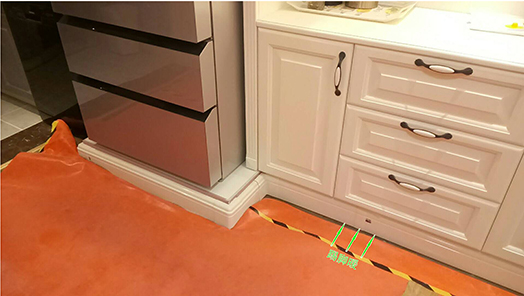

圖片主題：踢腳暖安裝在柜子下面

圖片說明：踢腳暖的發明，將供暖行業由原來的暖氣片和地暖兩極世界變成了暖氣片、地暖和踢腳暖三足鼎立局面，顛覆供暖行業，開創供暖新時代，是未來供暖發展的趨勢。

圖片主題：踢腳暖安裝照片11

圖片說明：踢腳暖1：升溫迅速，可以間歇式供暖。雙水道踢腳暖每米散熱量高達232w，圍繞房間一圈安裝，配置的熱負荷高，從房間四周向中間輻射供暖，即開即熱，10-20分鐘，室內達到理想溫度。是上班族家庭、學校和辦公樓等需要間歇式供暖場地的理想選擇。

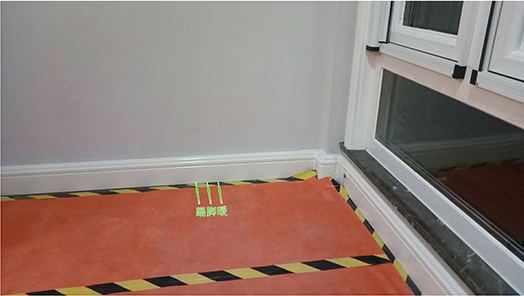

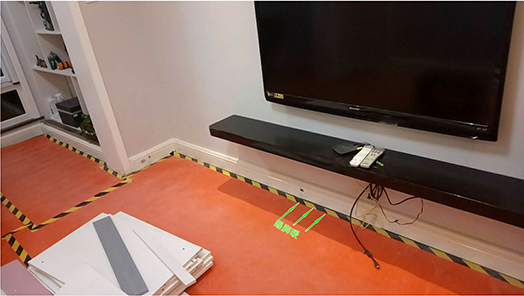

圖片主題：踢腳暖安裝在客廳里

圖片說明：踢腳暖特:2：水暖供暖，健康舒適。從人體腳部加熱，符合人體腳暖頭涼的生理需求，而且不揚塵，不會引起呼吸系統疾病，對老寒腿和關節炎有一定的保健作用。

圖片主題：踢腳暖安裝在柜門下

圖片說明：踢腳暖特點3：容水量小，節能環保。比普通暖氣片節能20%以上，比地暖節能60%，可以說踢腳線暖氣片的發明，為我國的節能減排做出巨大貢獻。

圖片主題：踢腳暖安裝照片

圖片說明：踢腳暖特點4：不熏墻，不占據墻面，不影響家具擺放，不破壞裝修的整體風格，老房明裝也看不見管道。
