別墅儲水式熱水器+燃?xì)鉄崴髁憷渌到y(tǒng)設計方案
別墅安裝2臺熱水器組合供熱水如何做零冷水系統？
圖 1：別墅同時裝2臺熱水器如何做零冷水？
別墅的生活熱水熱源以安裝一臺節能型儲水式熱水器和一臺即熱式熱水器組合供熱水為最佳。儲水式熱水器，可以是：空氣能熱水器、承壓式太陽能熱水器、電熱水器等；即熱式熱水器，可以是燃?xì)鉄崴鳌⑷細獗趻鞝t、即熱式電熱水器等。這樣既保障了水溫穩定的充足熱水，又不會因偶爾用熱水量大而出現無熱水可用的問題。
零冷水系統設計的原則：
以主用儲水式熱水器的水箱作為循環中心，熱水從水箱出來，經過智能控制設備“恒爾暖自控中心”和各個用水點，最后再回到水箱。
以儲水式熱水器為主，燃?xì)鉄崴鳛檩o。只在主熱水器水溫不夠時才啟動燃?xì)鉄崴鞫渭訜帷?/span>
千萬不能以燃?xì)鉄崴髯鳛檠h(huán)中心，否則耗氣量大的讓你懷疑人生。
零冷水系統的設計詳見下圖：

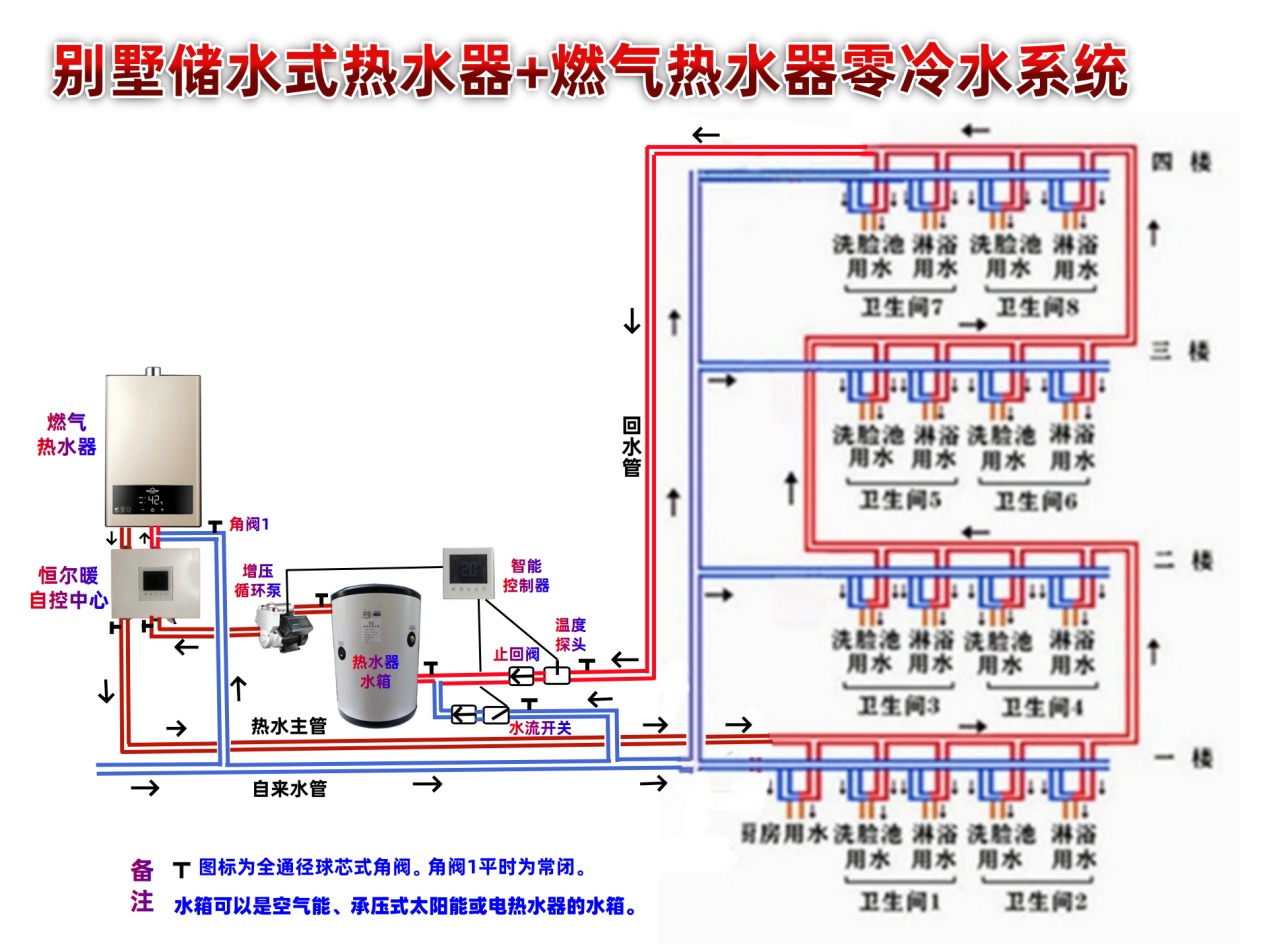

圖 2：別墅同時裝儲水式和即熱式2臺熱水器組合零冷水系統圖
零冷水系統的布管：
將循環泵安裝在水箱出水口，然后利用管道與“恒爾暖自控中心”右下口對接，在此前不得有用水點；
自控中心右上口接燃?xì)鉄崴骼渌肟冢笊峡诮尤細鉄崴鳠崴隹冢笙驴诮訜崴鞴堋?/span>
熱水主管依次經過廚房、一樓的各個衛生間，再向二樓布置，再依次經過2樓的各個衛生間，再向三樓布置，直到最后用水點，繼續向水箱處布置（從最后用水點開始叫回水管），然后利用三通與自來水合并一起接入水箱的入水口，并在回水管上和三通前安裝止回閥。這樣布置管道就形成一個完整的熱水循環系統。

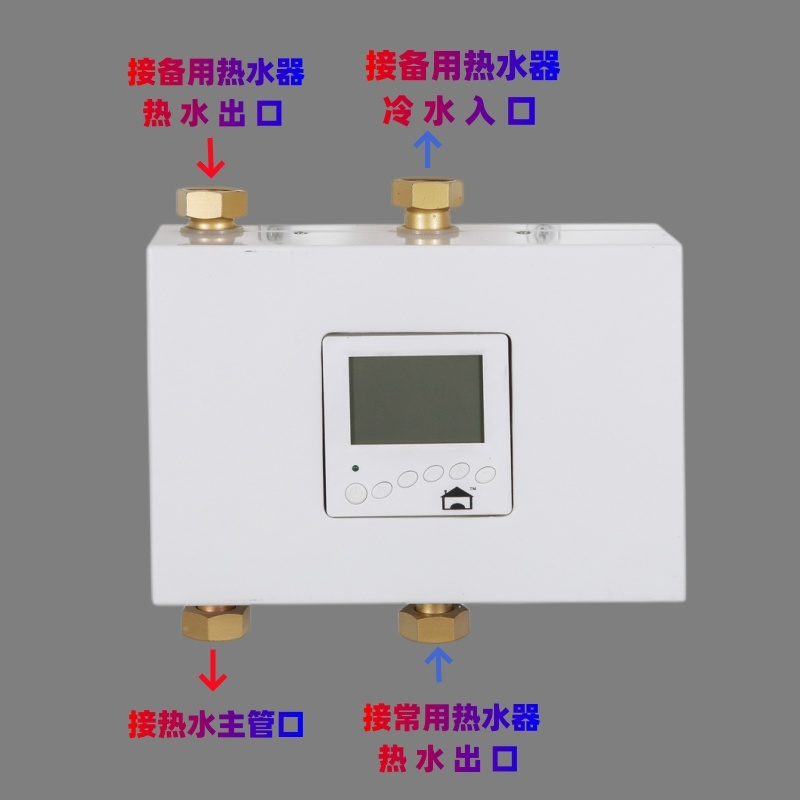

圖 3：恒爾暖自控中心水口接管圖示
雙熱水器如何智能控制？
在該零冷水系統中，以承壓儲水式熱水器作為主用熱水器，燃?xì)鉄崴髯鳛閭溆脽崴鳎涮装惭b“恒爾暖自控中心”作為智能控制設備。設置好“自控中心”的水溫（一般設置為用熱水最低的溫度，比如40°C ）。在用熱水或熱水循環時，水箱出水水溫達到自控中心設置水溫時，直流用水點，不流經燃?xì)鉄崴鳎凰疁氐陀谠O(shè)置水溫時，自動流經燃?xì)鉄崴鳎細鉄崴鲉尤紵M(jìn)行二次加熱。

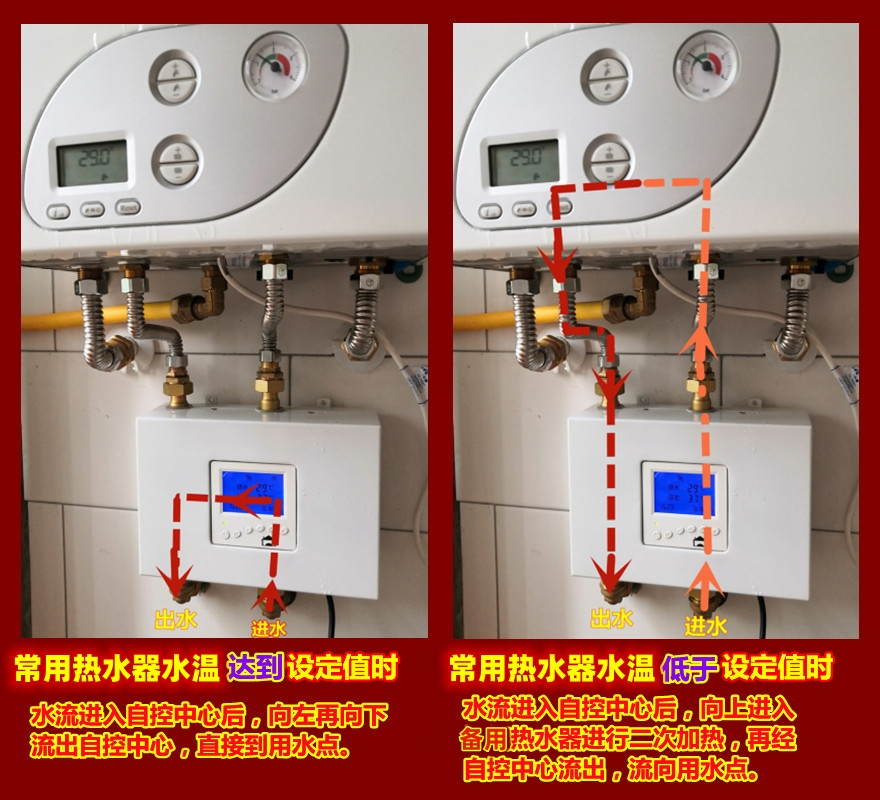

圖 4：恒爾暖自控中心工作原理圖
欲更多了解“恒爾暖自控中心”的知識，可以復制以下鏈接，打開淘寶進入詳情頁查看：https://item.taobao.com/item.htm?ft=t&id=677217970284
零冷水系統有大循環和小循環的介紹
零冷水系統有大循環和小循環2種做法，根據自己家的需要，看選擇哪種合適。
小循環零冷水系統：
概念：有一節支管的循環系統叫小循環。
在主管經過各個用水點時，接出支管，與水龍頭連接。

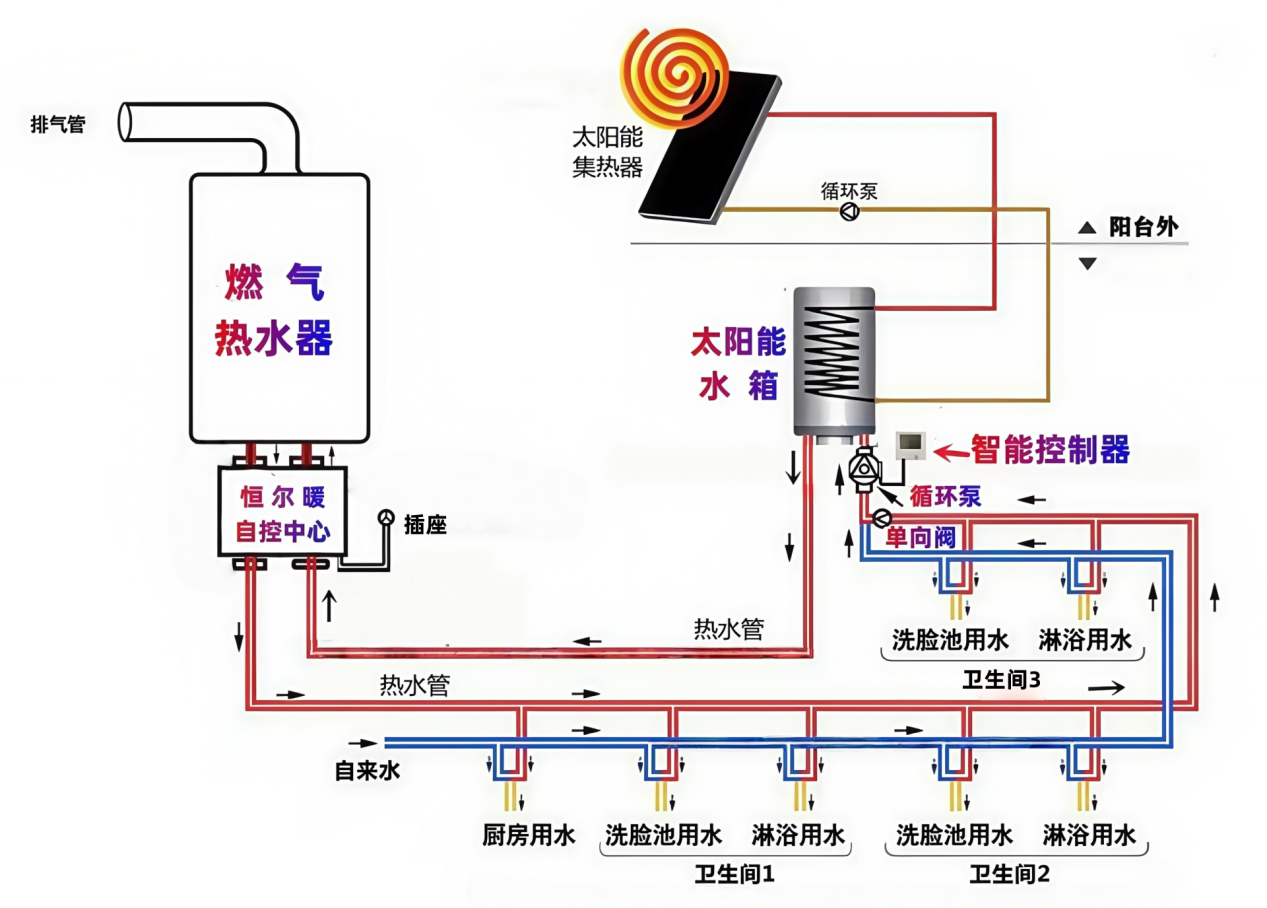

圖 5：太陽能+燃?xì)鉄崴髁憷渌⊙h(huán)系統圖
一般熱水主管從地上開槽布置時，采用小循環。
特別提醒：采用小循環時，熱水主管盡量靠近用水點的墻角處，這樣支管較短，用熱水時不會流出很多冷水，如果支管較長，就達不到即開即有熱水的效果了。
大循環零冷水系統：
概念：沒有支管的循環系統叫大循環，主管利用內絲三通直接布置到用水點的角閥處。
在主管經過各個用水點時用U型內絲三通，與水龍頭連接。

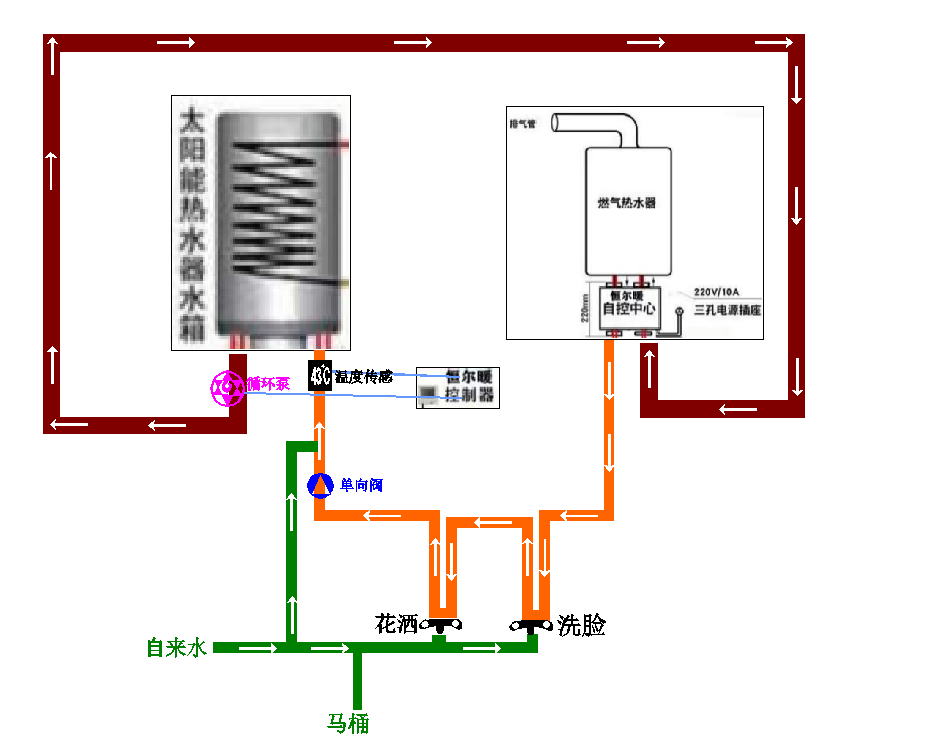

圖 6：太陽能+燃?xì)鉄崴髁憷渌笱h(huán)系統圖
一般主管從吊頂上布置，適合用大循環。
特別提醒：做大循環時，管道較長，彎頭較多，盡量采用大一號的主管，彎頭盡量采用大弧形的彎頭，減少使用90°彎頭，這樣可以減少系統阻力，避免減壓降流和熱水循環慢的缺陷。
循環泵及其智能控制器
在別墅的熱水循環系統中，作為循環動力的熱水器循環泵及其智能控制器十分重要，如果選擇或安裝不好，可能會造成大量能源浪費或根本無法實現熱水循環的效果。
千萬不要采用循環回水器，因其只能安裝在回水管上，沒有增壓作用，而且用熱水時還會使用水點減壓，如果功率和揚程較小，甚至?xí)斐扇細鉄崴鳠o法啟動燃燒。
循環泵智能控制器的選購：
循環泵智能控制器要具有溫度控制、定時+溫控、水流控制，最好還具有手機APP遠程控制功能。這樣既可以做到即開即有熱水，又可做到只在用熱水時段讓循環泵循環，減少耗電量和耗氣量。
建議配套安裝“恒爾暖WiFi循環泵智能控制器套件”，以上控制功能都具有，而且和恒爾暖自控中心配套設置好每個用熱水時段的水溫和時間，可以做到只要主熱水器水溫大于自控中心設置水溫，燃?xì)鉄崴骶筒粫䥺尤紵苊夤艿纼?nèi)的冷水導致每次循環或用熱水開始前燃?xì)鉄崴鞫紩紵p少燃?xì)鉄崴鲉哟螖?shù)，降低耗氣量。
欲詳細了解“恒爾暖WiFi循環泵智能控制器套件”，復制以下鏈接，打開淘寶進入詳情頁查看：https://item.taobao.com/item.htm?ft=t&id=679621437224
循環泵及其智能控制器的安裝
循環泵及其智能控制器套件均要安裝在主用熱水器水箱處。
參考下面圖。

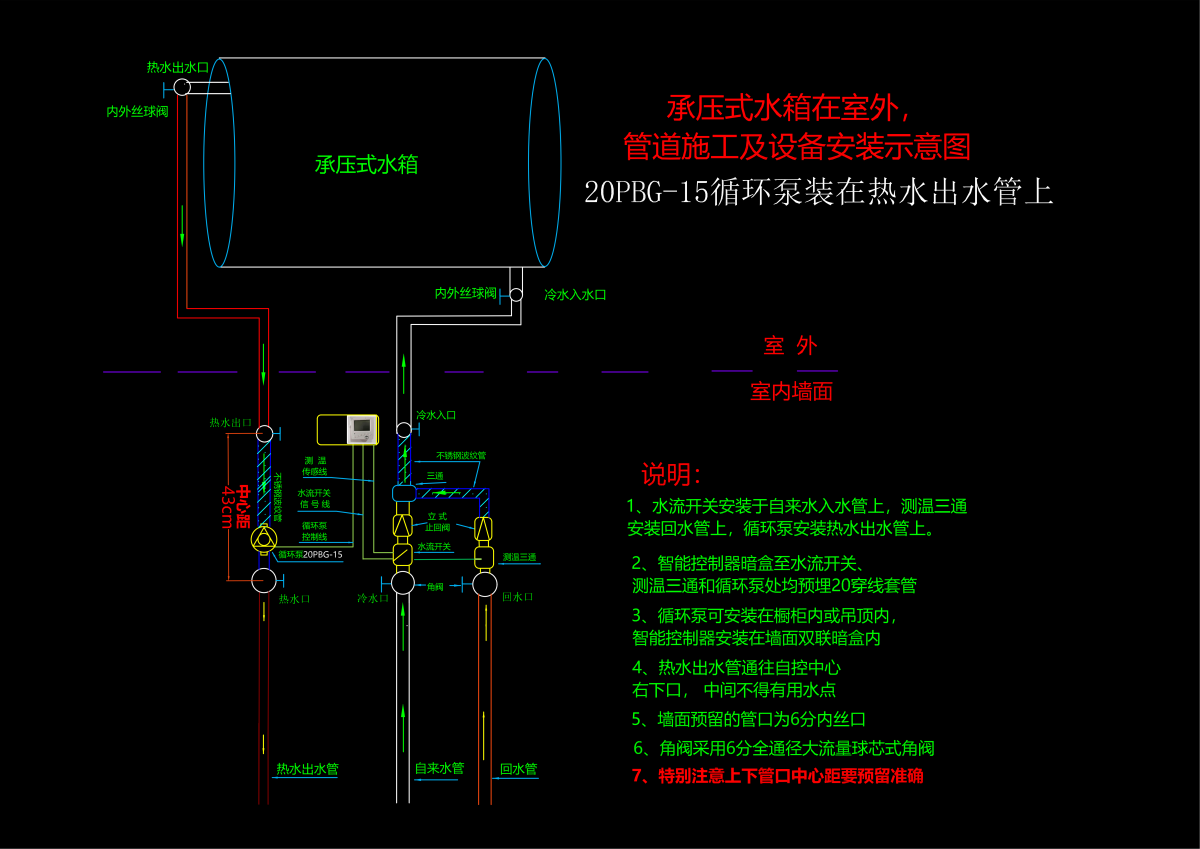

圖 7：循環泵及其智能控制器配件安裝圖示
循環泵的安裝：可以安裝回水管上、水箱入水口和水箱出水口均可以。以安裝在水箱出水口位置最佳，一是可以在用熱水時增壓，二是避免因管道較長阻力大循環泵動力小導致熱水循環時燃?xì)鉄崴鳠o法啟動。
循環泵智能控制器的安裝：安裝在距離循環泵不遠處，以便與水流開關、測溫探頭和循環泵對接。
測溫探頭的安裝：安裝在和三通合并之前的回水管上；如果水箱有回水口，從水口向外可以依次安裝止回閥、測溫三通和球芯式角閥。
水流開關的安裝：安裝在和回水三通合并之前的自來水進水管上；如果水箱分別有進水口和回水器，從水箱進水口向外依次安裝止回閥、水流開關和球芯式角閥。
止回閥的安裝：在回水管上要安裝止回閥，要安裝在回水管和自來水合并三通前端。最好選擇立式止回閥，避免安裝不規范不起作用。
電動二通閥的安裝（如果有）：如果循環泵智能控制套件是循環+增壓雙功能的，里面的電動二通閥和測溫三通一起安裝在回水管上。

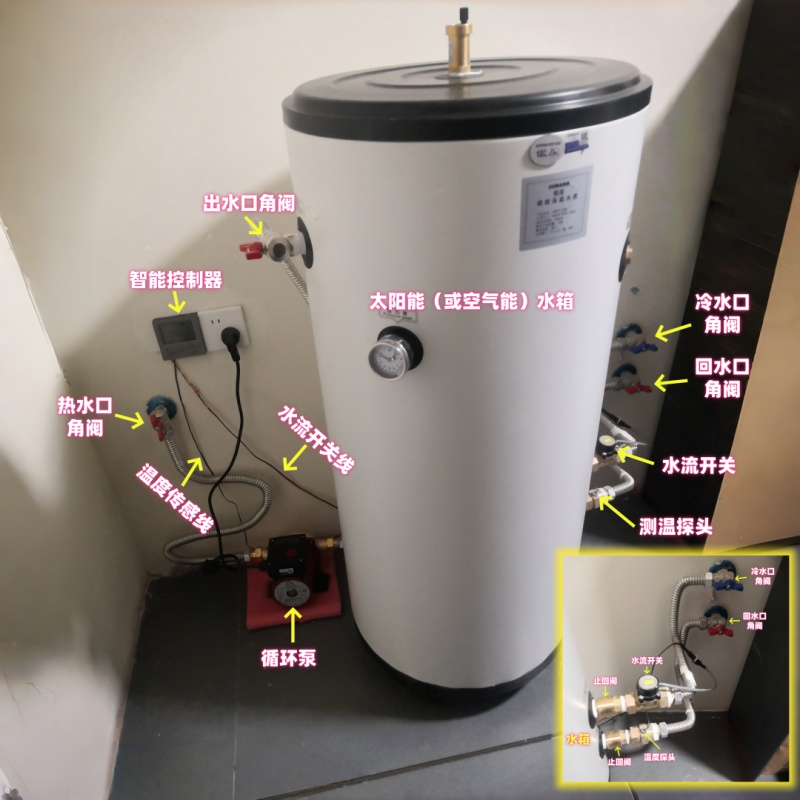

圖 8：在水箱處循環泵及控制器配件安裝實景圖
總結
這樣的別墅熱水循環系統設計，以節能型儲水式熱水器為主，以快速式熱水器為輔助，既做到了節能環保，又保障了不間斷的充足的熱水；既做到了即開即有熱水，又全程智能控制，無需手動切換水閥，使家用熱水舒適方便又節能。
|
